1. 概述

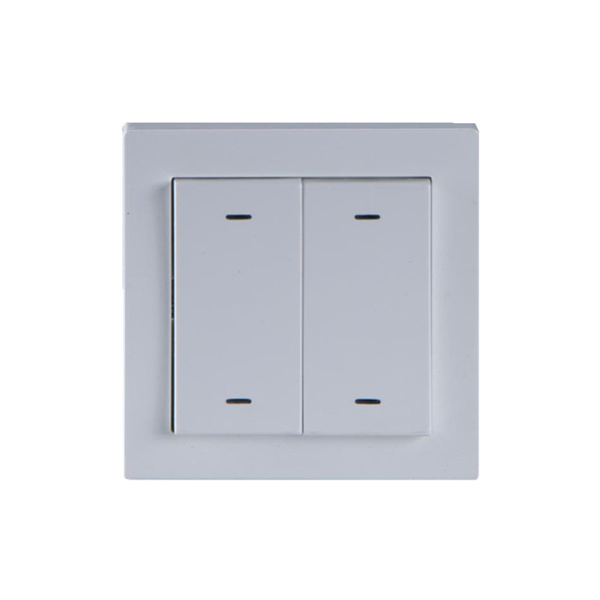

兩聯四鍵智能面板，采用先進的單片機技術，是具有高穩定性、高可靠性的智能控制模塊。其作為Acrel-bus智能照明控制系統中的輸入控制模塊，配合其他控制模塊（如驅動器、傳感器等），可實現大型公建、智能樓宇照明系統的智能化控制。

該產品符合國標GB-T20965-2013《控制網絡HBES技術規范_住宅和樓宇控制系統》的規定。

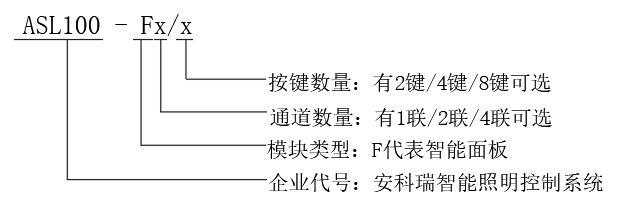

2. 產品型號

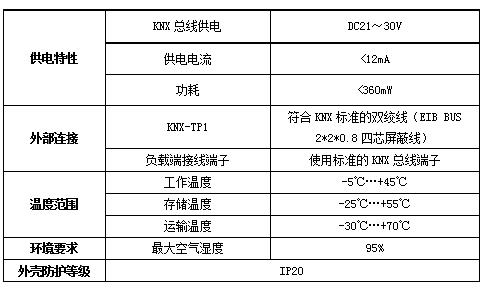

3. 技術參數

4. 安裝與接線

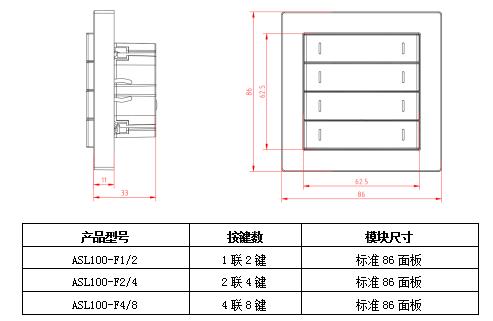

4.1 外形及安裝尺寸（單位 mm）

4.2 4.2 安裝方式

本產品是標準86盒安裝，安裝簡單方便。

4.3 接線說明

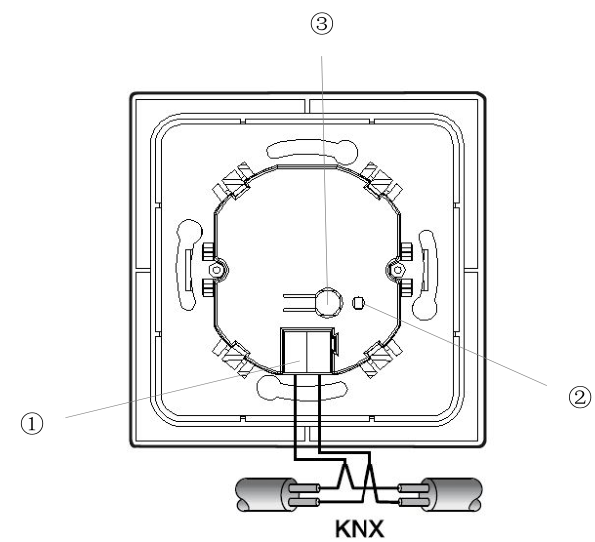

①KNX總線端子:

此端子是KNX標準總線端子，其中紅色是正極，黑色是負極。

該模塊不需要額外的電源供電，只需將模塊背面的KNX總線端子用KNX總線線纜和系統連接起來，就可實現弱電控制強電。

在實際項目需要接線時，KNX總線線纜的紅線和黃線對應正極，黑線和白線對應負極。

② 運行及編程指示燈

等待編程時，指示燈呈紅色；

說明：按編程按鍵或同時按住面板一聯上下鍵3s以上，可進行編程狀態的切換。在編程模式下，除運行指示燈呈紅色外，還可看到一聯下鍵的指示燈呈橙色且連續閃爍。

編程過程中及編程完成后，指示燈呈綠色。

正常運行時，指示燈呈綠色，且以約1s的頻率閃爍。

③ 編程按鍵

按下編程按鍵，模塊進入待編程狀態，再次按下按鍵，編程狀態結束。

5. 主要功能

智能面板各聯按鍵相互獨立，可配置不同功能且不相互干擾沖突。

通過ETS軟件，可設置智能面板每通道的功能。主要功能有以下幾點：開關控制、調光控制、百葉窗控制、數值發送、場景控制等。其中開關控制有單聯組合開關控制和單個按鍵獨立開關控制兩種實現方式。

6. 注意事項

使用產品之前需檢查外觀是否完好，若有損壞及時找銷售商。

按照使用說明書正確接線，注意不要頂?shù)骄幊贪存I。接線完成后認真核查，確保接線正確。

接線時，請選擇符合KNX標準的總線端子和總線線纜（EIB BUS 2*2*0.8四芯屏蔽線）。

將產品連接到總線后，確保運行指示燈正常。操作編程按鍵，確保按鍵無卡頓，編程燈正常。

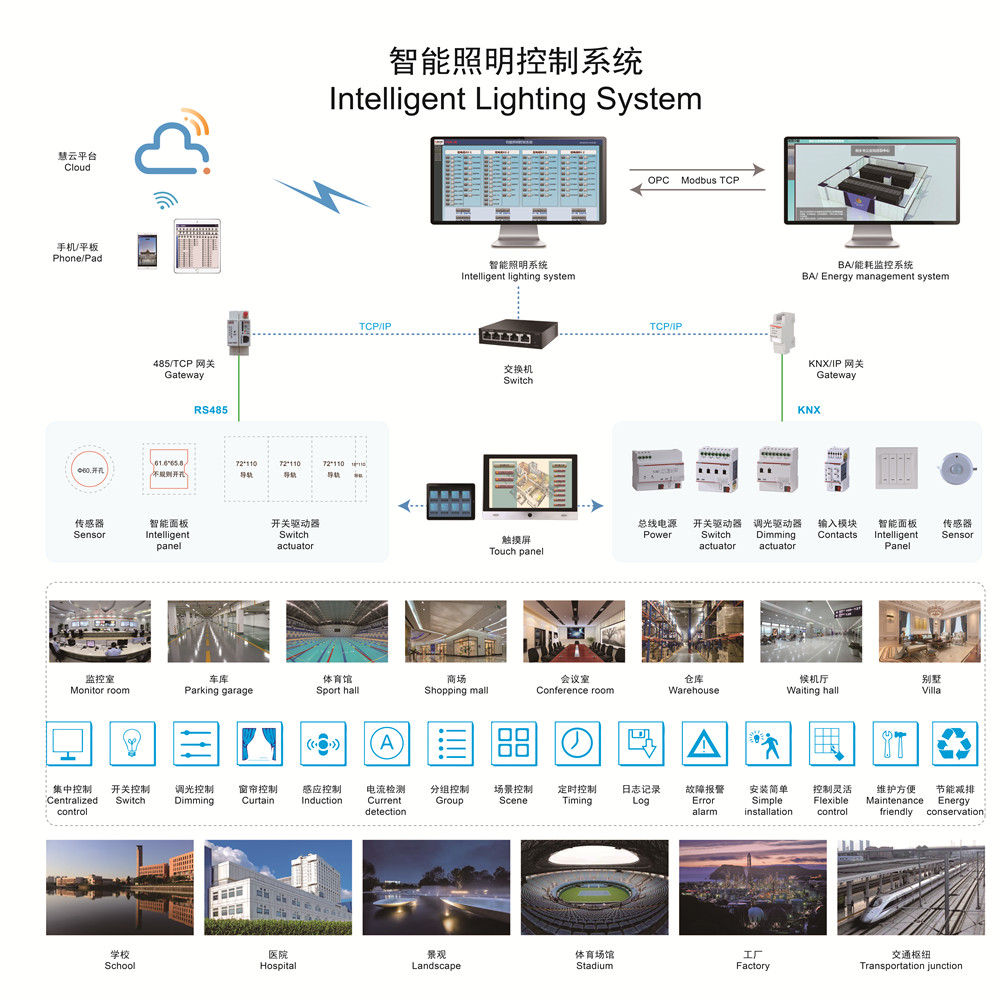

系統組網圖：
