1. 概述

ASL100-SDx/16系列0-10v調光驅動器，采用先進的單片機技術，是具有高穩定性、高可靠性的智能控制模塊。該模塊作為Acrel-bus智能照明控制系統中的輸出控制模塊，配合其他輸入模塊(如智能面板、干接點等)，可實現大型公建、智能樓宇照明系統的智能化控制。

該產品符合國標GB-T20965-2013《控制網絡HBES技術規范_住宅和樓宇控制系統》的規定。

2. 型號規格


3. 技術參數

供電特性

KNX總線供電

DC21…30V

供電電流

<12mA

功耗

<360mW

負載電流

<16A

外部連接

KNX-TP1

符合KNX標準的雙絞線（EIB BUS 2*2*0.8四芯屏蔽線）

負載端接線端子

使用標準的KNX總線端子

溫度范圍

工作溫度

-5℃～+45℃

存儲溫度

-25℃～+55℃

運輸溫度

-30℃～+70℃

環境要求

最大空氣濕度

95%

外殼防護等級

IP20


4. 安裝與接線

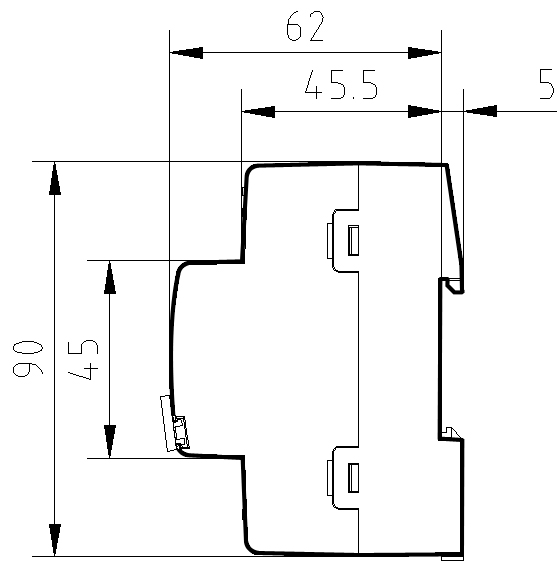

4.1 外形及安裝尺寸(單位 mm)


產品型號

回路數

模塊寬度 (B)

模數

ASL100-SD2/16

2

72mm

4模

ASL100-SD4/16

4

144mm

8模


4.2 安裝方式

該調光器適用于35mm軌道式安裝。

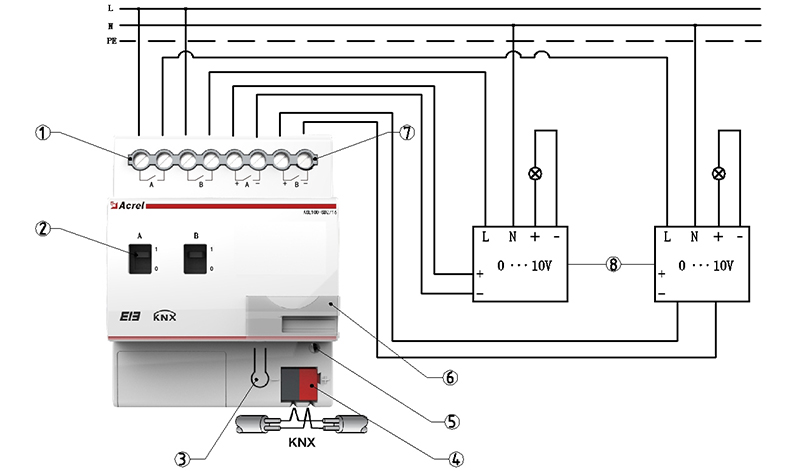

4.3 接線說明


上圖2路0-10v調光驅動器的接線示意圖。在實際使用中，4路0-10v調光驅動器的接線方式和2路模塊類似，在此就不一一贅述�，F(xiàn)對2路0-10v調光驅動器的接線圖進行說明。

① 市電輸入端子：

此端子接入受控負載回路。

② 繼電器手動操作孔：

此操作孔，可手動控制繼電器的通斷。

③ 編程按鍵：

按下編程按鍵，模塊進入待編程狀態，再次按下編程按鍵，編程狀態結束。

④ KNX總線端子：

此端子是KNX標準總線端子，其中紅色是正極，黑色是負極。

正常接線時，KNX總線線纜的紅線和黃線對應正極，黑線和白線對應負極。

⑤ 運行及編程指示燈：

等待編程時，該指示燈呈紅色;

編程過程中及編程完成后，該指示燈呈綠色;

正常運行時，該指示燈呈綠色，且以約1s的頻率閃爍。

⑥ 標簽夾：

用于放置模塊標簽(模塊編號)等等。

⑦ 0—10V調光信號輸出：

此端子和受控?zé)艟叩?-10V信號端接線，可實現調光功能。

注意：多個負載的調光需要隔離器，詳情請咨詢技術人員。

⑧ 0—10V 調光電源：

指受控?zé)艟?-10V 的調光信號端。

5. 主要功能

0-10v調光驅動器作為執行單元可以和符合KNX標準的任意模塊進行通信，當模塊接收到來自總線的控制報文后既可以直接控制負載的通斷實現開關功能，還可以輸出0—10V調光信號實現調光功能。此外，通過ETS編程，還可實現預設、場景等控制功能。

6. 注意事項

使用產品前請檢查外觀是否完好，若有損壞及時找銷售商。

按照使用說明書正確接線，接線完成后需認真核查，確保接線正確。

接線時，請選擇符合KNX標準的總線端子和總線線纜(EIB BUS 2*2*0.8四芯屏蔽線)。

將產品連接到總線后，確保運行指示燈正常。操作編程按鍵，確保按鍵無卡頓，編程燈正常。

產品安裝更換，確保是在斷電狀態下操作的。

該產品不可直接替代微型斷路器等保護元件。

產品使用之前，請確認模塊調光方式與照明負載完全匹配，為了確保調光效果可達到要求，建議寄樣品進行測試。
