1. 概述

ASL100-DIx/20系列干接點輸入模塊，是安科瑞推出的基于Acrel-bus智能照明控制系統的二進制輸入模塊。干接點輸入模塊和驅動器等控制模塊組成的控制系統，可實現照明系統和消防系統的聯動控制，為人們生活提供舒適、便捷的保證。

該產品符合國標GB-T20965-2013《控制網絡HBES技術規范_住宅和樓宇控制系統》的規定。

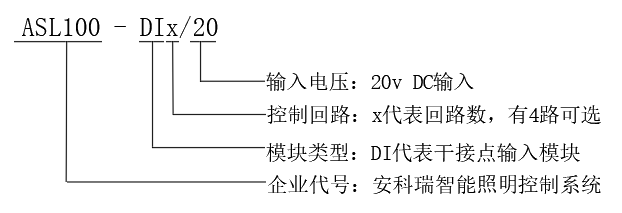

2. 產品型號

3. 技術參數

供電特性	KNX總線饋電	DC21～30V
	供電電流	<12mA
	功耗	<360mW
外部連接	外部輸入	干接點信號
	KNX-TP1	符合KNX標準的雙絞線（EIB BUS 2*2*0.8四芯屏蔽線）
	負載端接線端子	使用標準的KNX總線端子
溫度范圍	工作溫度	-5℃～+45℃
	存儲溫度	-25℃～+55℃
	運輸溫度	-30℃～+70℃
環境要求	最大空氣濕度	95%
外殼防護等級	IP20

4. 安裝與接線

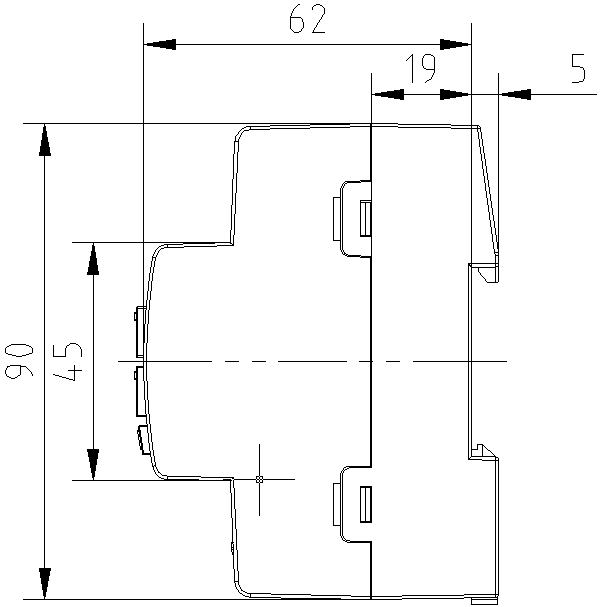

4.1 外形及安裝尺寸(單位 mm)

產品型號	模塊寬度（B）	回路數	模數
ASL100-DI4/20	36mm	4	2模

4.2 安裝方式

本模塊適用于35mm軌道式安裝。

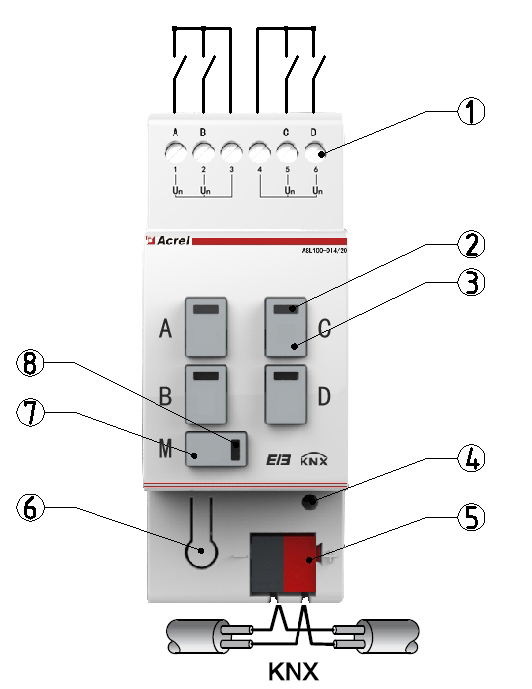

4.3 接線說明

① 干接點信號輸入端子：

此端子接入外部無源信號。

② 輸入指示燈：

手動操作模式下，分別按下A/B/C/D四通道的按鍵時，對應通道的指示燈會亮。

③ 按鍵輸入：

手動操作模式下，按下A/B/C/D通道的按鍵時，對應的通道會有輸入信號，實現手動控制。

④ 運行及編程指示燈：

等待編程時，指示燈呈紅色;

編程過程中及編程完成后，指示燈呈綠色;

正常運行時，指示燈呈綠色，且以約1s的頻率閃爍。

⑤ KNX總線端子：

此端子是KNX標準總線端子，其中紅色是正極，黑色是負極。

正常接線時，KNX總線線纜的紅線和黃線對應正極，黑線和白線對應負極。

⑥ 編程按鍵

按下編程按鍵，模塊進入待編程狀態，再次按下按鍵，編程狀態結束。

⑦ 手/自動輸入切換按鍵

按下按鍵后，可在手動操作模式和自動控制模式間自由切換。

⑧ 手動輸入指示燈：

切換至手動操作模式時，此指示燈亮。

5. 主要功能

干接點作為一個二進制輸入模塊，當檢測到有外部無源信號輸入時，配合驅動器可以和消防系統實現聯動控制。

干接點輸入模塊通過外部輸入的無源信號和(或)模塊上的按鍵可實現開關控制、調光控制、窗簾控制、數值發送、場景切換、順序發送、計數、多重操作等諸多功能。

6. 注意事項

使用產品前請檢查外觀是否完好，若有損壞及時找銷售商。

產品使用前，請確認輸入信號為無源信號。

按照使用說明書正確接線，接線完成后需認真核查，確保接線正確。

接線時，請選擇符合KNX標準的總線端子和總線線纜(EIB BUS 2*2*0.8四芯屏蔽線)。

將產品連接到總線后，確保運行指示燈正常。操作編程按鍵，確保按鍵無卡頓，編程燈正常。

產品安裝更換，確保是在斷電狀態下操作的。
